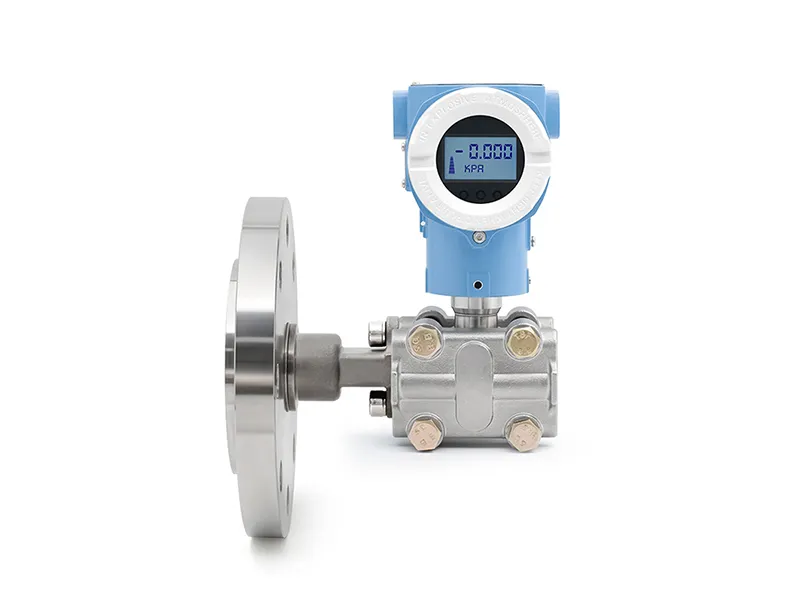

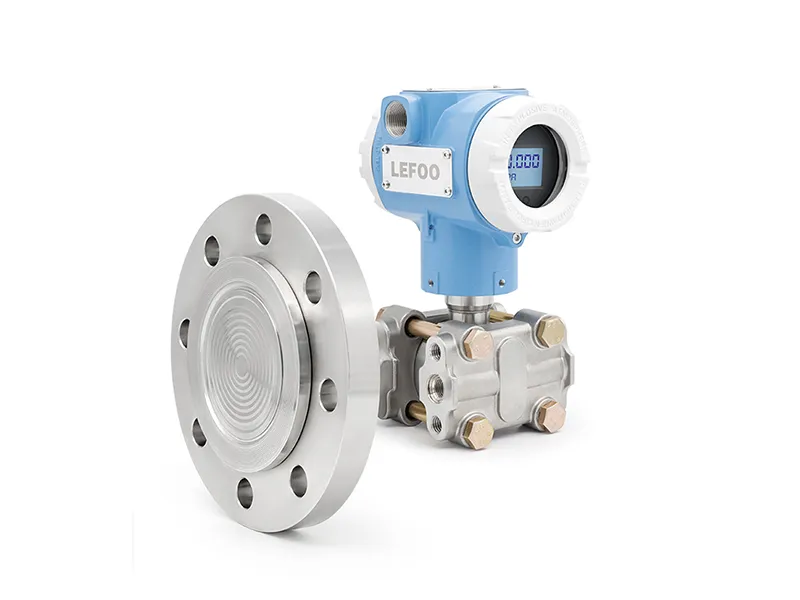

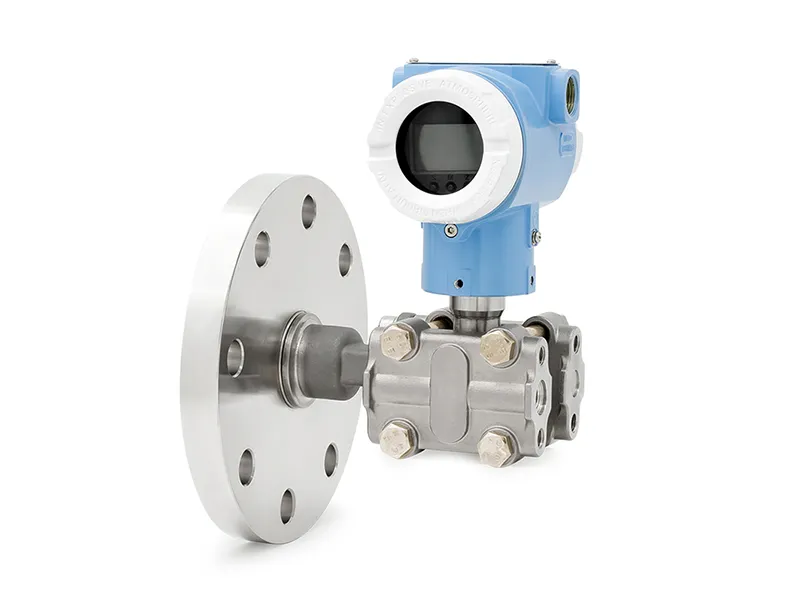

LFT720A FlanschmontiertDifferenzdruckMessumformer besteht aus dem LFT710 Differenzdruck-Messumformer und einem angeschweißten Flüssigkeitsstandflansch. Zwischen Flansch und Sensor werden Silikonöl und andere Füllflüssigkeiten verwendet, um den Druck zu übertragen, um zu verhindern, dass das Messmedium durch die Impulsleitung gelangt und dann die Messung beeinflusst. Die Auswirkungen des Messmediums, das durch die Impulsleitung gelangt, umfassen: Kristallisation, Erstarrung, Verdampfung (Sieden), Kondensation, Fraktionierung (starke Änderung) usw. Der Messumformer dient zur Messung von Füllstand, Durchfluss und Druck von Flüssigkeiten, Gasen oder Dampf und wandelt diese dann in ein 4~20mA-Signal um. Das Funktionsprinzip des LFT720A FlanschmontiertDifferenzdruckMessumformer ist derselbe wie beim LFT710 Differenzdruck-Messumformer, mit Ausnahme der etwas anderen Druckübertragungsstrecke auf der positiven Druckseite, d. h. der Druck auf der Hochdruckseite durchläuft zunächst die Membran des Flüssigkeitsstandflansches und die Füllflüssigkeit, dann den Messumformerkörper und erreicht schließlich die Hochdruckseite des Messsensors.
Merkmale
* Hochpräziser Drucksensor mit MEMS monokristallinem Silizium;
* Schnelle Ansprechzeit, hohe Stabilität, Messgenauigkeit 0,075 % F.S;
* Bietet Standard-HART-Bus-Kommunikationsmodus, perfekte Selbstdiagnose- und Fernkommunikationsfunktion;
* Hochhelles LCD-Display mit Hintergrundbeleuchtung, umkehrbares lokales Display;
* Lokale Nullstellfunktion, lokale Nullpunkt-, Vollpunkt-Einstell- und Justierfunktion;
* Bequeme Vor-Ort-Kalibrierungsfunktion der Stromschleife;
* Verschiedene Prozessanschlussoptionen nach Bedarf verfügbar.
TRANSMITTER
| Messbereich | 6KPa、40KPa、250KPa、1MPa、3MPa | |
| Genauigkeit | ±0,075%F.S | |
| Langzeitstabilität | ±0,2% des oberen Messbereichs | |
| Betriebstemperatur | -20~70℃ mit Anzeige | |
| LagerungTemperatur | -40~85℃ | |
| Messmedium | Gas, Flüssigkeit | |
| Membranmaterial | 316L, Hastelloy C, Tantal, andere | |
| Elektrische Eigenschaften | 2-Draht | |
| Ausgangssignal | 4~20mA | 4~20mA HART |
| Spannungsversorgung | 12~36VDC | 12~36VDC |

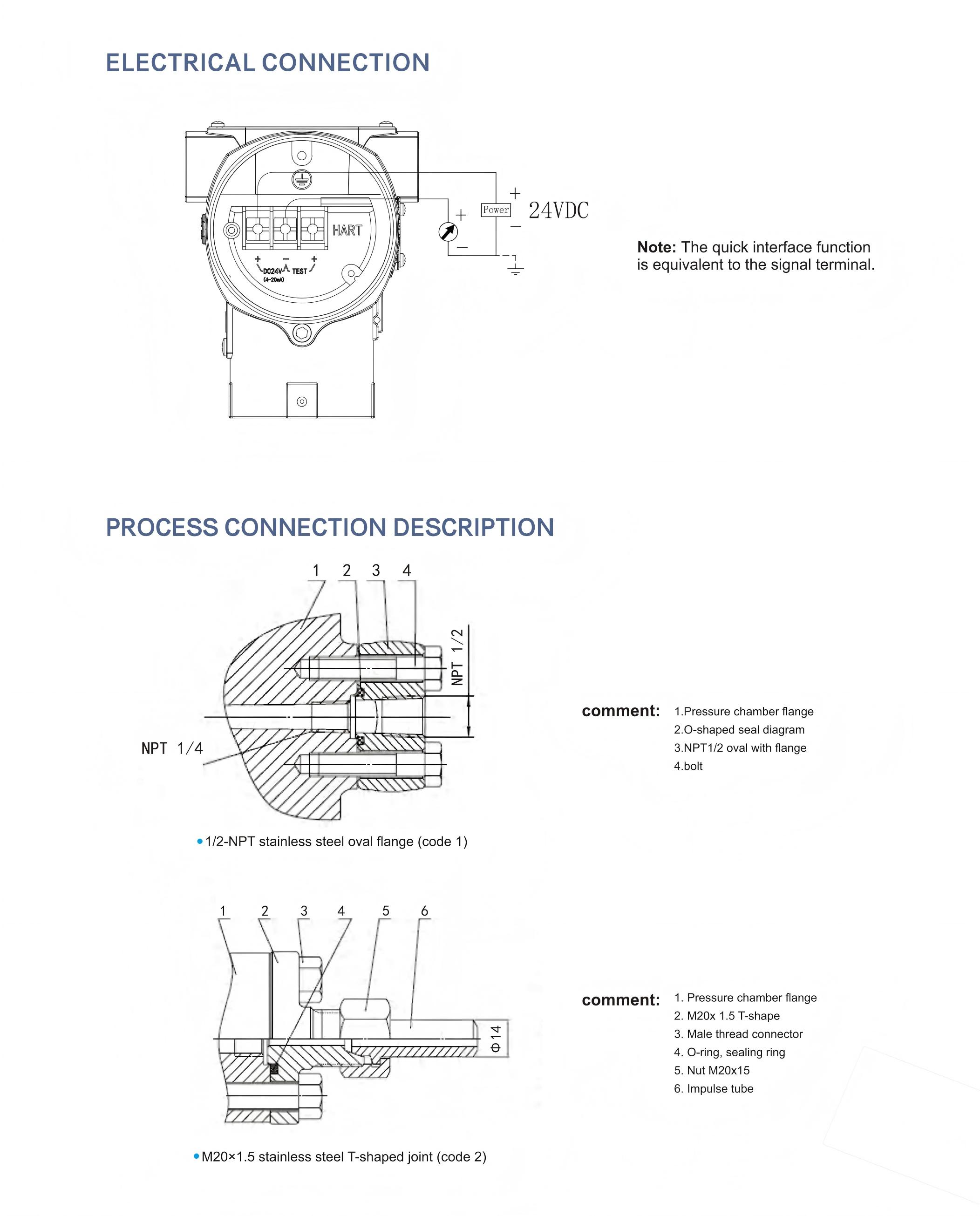

| Elektrischer Anschluss | M20*1,5 wasserdichtes Ausgangskabel, NPT1/2 wasserdichtes Ausgangskabel | |
| Gehäuseschutzart | IP65 | |
| Druckanschluss | Flansch PN-Serie, Flansch Class-Serie, andere | |
| Druckart | Relativdruck G | |
| Zulassungen | ExdIICT6, CE | |
.jpg)
.jpg)
.jpg)
.jpg)
Hochpräziser Drucksensor mit MEMS-Einkristallsilizium;
Schnelle Ansprechzeit, hohe Stabilität, Messgenauigkeit 0,075 % F.S.;
Bietet standardmäßigen HART-Bus-Kommunikationsmodus, perfekte Selbstdiagnose und Fernkommunikationsfunktion;
Hochhelles LCD-Display mit Hintergrundbeleuchtung, umkehrbarer lokaler Anzeigebildschirm;
Lokale Nullstellfunktion, lokaler Nullpunkt, Vollpunkt-Einstell- und Justierfunktion;
Praktische Vor-Ort-Stromschleifen-Kalibrierfunktion;
Verschiedene Prozessanschlussoptionen nach Bedarf verfügbar.
Konzipiert für Wasser und Hochrisikogase
Durchflussmessung, Füllstandüberwachung
Filter- oder Pumpendifferenzdruck
Kritisches Prozessmonitoring
Füllstand geschlossener Tanks, Dichte, Filterzustand
