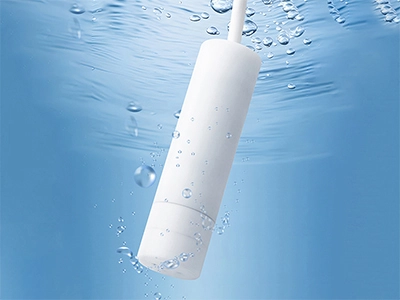

LEFOO Füllstandstransmitter

Vorteile eines LEFOO Drucktransmitters

Der Drucktransmitter ist der Hochtemperatur-FüllstandVakuumdrucksensorfür präzise Füllstandüberwachungsanwendungen. Der Flüssigkeitsstandsensor liefert genaue Füllstandmessungen für schwach saure und schwach alkalische Lösungen sowie Wasser.

• Robust konstruierte, korrosionsbeständige Stahlstruktur.

• Korrosionsbeständige Keramikmembran, hohe Präzision bei langer Nutzungsdauer.

• Neue Kabelverschraubung am elektrischen Anschluss, geringe statische und thermische Fehler.

• Breiter Betriebstemperaturbereich.

• Zuverlässige Leistung bei geringem Stromverbrauch.

WIE MAN DIE TIEFE UND DEN FÜLLSTAND VON TAUCHDRUCKTRANSMITTERN BERECHNET

Bei Lefoo, einem der führendenLieferanten von Drucktransmittern, Die Membran im Hochtemperatur-Druckwasserstandtransmitter erfasst kontinuierlich den hydrostatischen Druck vom Boden der Messstelle und wandelt ihn in analoge Signale um, da die meisten Wassertanks eine runde Säulenform haben und der Flüssigkeitsdruck = ΠR²gh beträgt. Der Druck ist proportional zur Höhe der direkt darüber befindlichen Flüssigkeit. Daher können wir die aktuelle Höhe der Flüssigkeit anhand des Drucks bestimmen. Bei Außenwasser oder wenn der Tank zur Atmosphäre entlüftet ist, kann der Druckmessumformer auch mit einem Relativdruck-Wasserstandssensor konfiguriert werden, der einen Luftschlauch im Kabel verwendet, um den atmosphärischen Referenzdruck zu korrigieren.

Die Tiefen- und Füllstandmessung eignet sich ideal für die Messung mit dem Flüssigkeitsstandumformer gemäßLefoo, Wenn der Messumformer an der Messposition platziert wird (im Allgemeinen am Boden des Flüssigkeitsspeichertanks oder Abwasserbehälters), ist der Druck am Boden des Tanks oder der Flüssigkeit proportional zur Tiefe der Flüssigkeit. Dieser Bodendruck wird als hydrostatischer Druck bezeichnet. Typische Maßeinheiten für den Bodendruck sind Meter, Zoll oder Fuß. 0,703 Meter der Wassersäule entsprechen ungefähr 1 PSI bei 37,8 °C. Das Volumen des Wassers oder die Form des Tanks hat keinen Einfluss auf den Bodendruck; Der Druck = Kraft geteilt durch das Volumen, und das Volumen ist proportional zur Kraft. Es ist die Tiefe, die den Druck beeinflusst. Ob 0,703 Meter tief in der Mitte eines riesigen Wasservolumens oder in einem kleinen Behälter, der Bodendruckwert ist gleich. Wir können den Flüssigkeitsstand eines Tanks berechnen, indem wir die Geometrie des Tanks und das spezifische Gewicht der Flüssigkeit eingeben. Wasserdichte bei 37,8 °C (100 °F) = 961,107802 kg/m³. Wie Sie in diesem Beispiel sehen, hängt der von einer Wassersäule ausgeübte Druck nur von der Höhe der Wassersäule ab und ist unabhängig vom betroffenen Volumen.

BEISPIEL

(Höhe des Tanks (Meter) / 0,703 Meter Wassersäule) x Flüssigkeitsdichte = Messbereich in PSI

12 Meter tiefer Wasserbrunnen (472,44 Zoll)

(12 / 0,703) x 1,00 = 17,07 PSI

12 m hoher Dieseltank (472,44 Zoll)

(12 / 0,703) x 1,00 = 17,07 PSI

Wofür werden Tauchdrucksensoren verwendet?

Tauchdrucksensoren können den Füllstand in vielen verschiedenen Flüssigkeiten messen, darunter Wasser, Kraftstoff und chemische Lösungen mit stabiler Konzentration und Dichte. Einige typische Anwendungen für Tauchdrucktransmitter sind;

Chemietransportbehälter für die industrielle Verarbeitung

Abwasserbehälter

Umwelt-Wassermessungen

Kraftstofftanks für Baustellen

Grundwassermessung

Bewässerungssysteme

Feuchtwasserstand

Automatisierungssteuerungen für Wohngebäude

Getränke- und Weinindustrie

Injektionschemikalien am Bohrlochstandort

Flüssigkeitstanks
