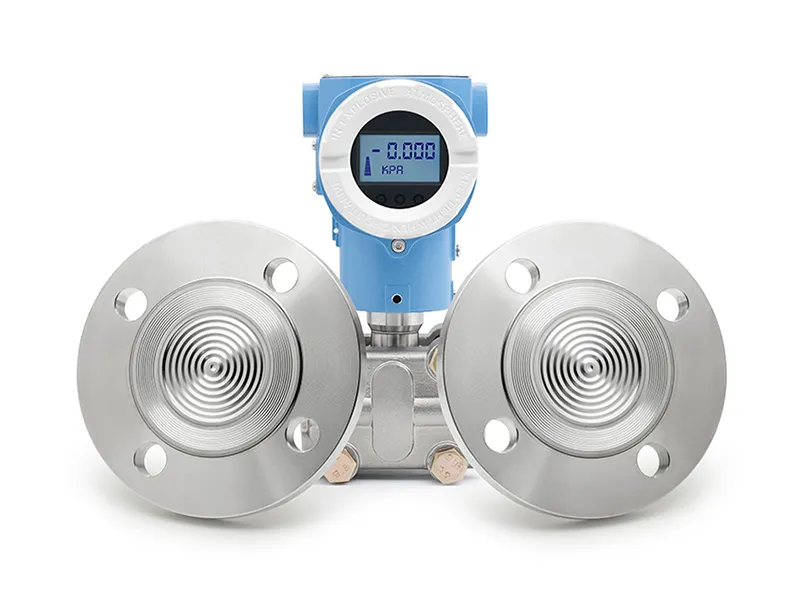

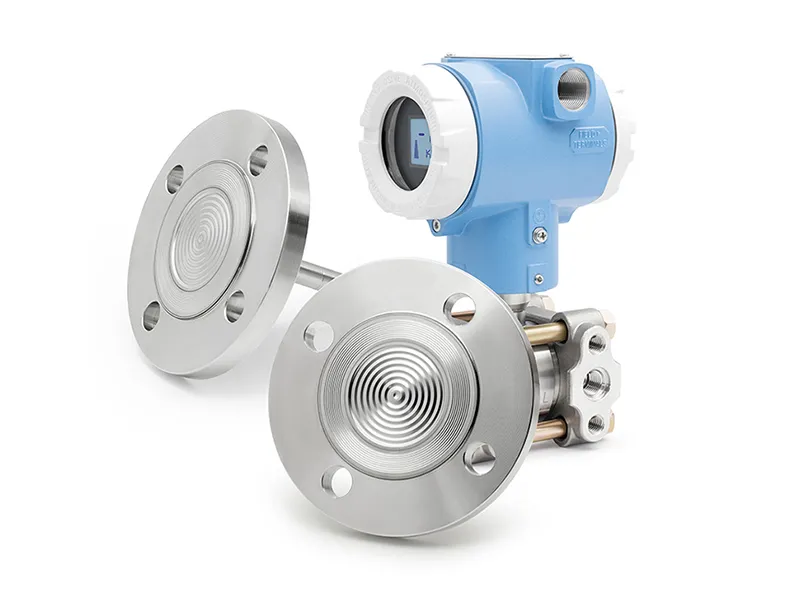

Doppelflanschmontierter monokristalliner Silizium-Differenzdruckmessumformer LFT720B

LEFOO Doppelflanschmontierter monokristalliner Silizium-Differenzdruckmessumformer LFT720B

Der LFT720B Doppelflansch-Differenzdrucktransmitter besteht aus dem LFT710 Differenzdrucktransmitter und einem kleinen angeschweißten Fernflansch mit Kapillarrohr. Zwischen Flansch und Sensor werden Silikonöl und andere Füllflüssigkeiten zur Druckübertragung verwendet, um zu verhindern, dass das Messmedium durch die Impulsleitung gelangt, was die Messung beeinträchtigen würde. Zu den Beeinträchtigungen durch das Messmedium in der Impulsleitung gehören Kristallisation, Erstarrung, Verdampfung (Sieden), Kondensationsfraktionierung (starke Änderung) usw. Der Messumformer dient zur Messung von Füllstand, Durchfluss und Druck von Flüssigkeiten, Gasen oder Dampf und wandelt diese in ein 4~20 mA Ausgangssignal um. Die Funktionsweise des LFT720B Doppelflansch-Differenzdruck-Messumformers entspricht der des LFT710 Differenzdrucktransmitters, mit dem Unterschied, dass die Druckübertragungsstrecke auf der Hochdruckseite geringfügig abweicht: Der auf die Hochdruckseite wirkende Druck durchläuft zunächst die Membran und die Füllflüssigkeit des Fernflansches, gelangt dann über das Kapillarrohr zum Transmittergehäuse und erreicht schließlich die Hochdruckseite des Messsensors.


Merkmale

* Hochpräziser Drucksensor mit MEMS-monokristallinem Silizium;

* Schnelle Ansprechzeit, hohe Stabilität, Messgenauigkeit 0,075 % v. E.;

* Bietet standardmäßige HART-Buskommunikation, umfassende Selbstdiagnose- und Fernkommunikationsfunktion;

* Praktische In-situ-Kalibrierungsfunktion für die Stromschleife;

* Lokale Nullstellfunktion, lokale Einstell- und Justierfunktion für Nullpunkt und Endpunkt;

* Verschiedene Prozessanschlussoptionen je nach Anforderung verfügbar;

* Hochhelles LCD-Display mit Hintergrundbeleuchtung, umkehrbare lokale Anzeige.





GET_A_QUOTE PDF Download
Contact Us

TRANSMITTER

PUMP
  • Spezifikation
  • Funktionen
  • Anwendungen

Spezifikation des doppelflanschmontierten monokristallinen Silizium-Differenzdruckmessumformers LFT720B

Technischer Parameter

Messbereich 40 kPa, 250 kPa, 1 MPa, 3 MPa
Genauigkeit ±0,075 % F.S.
Stabilität ±0,2 % des oberen Messbereichs
Betriebstemperatur -20~70 °C mit Anzeige
Lagertemperatur -40~85 °C
Messmedium Gas, Flüssigkeit
Membranmaterial 316L, Hastelloy C, Tantal, andere

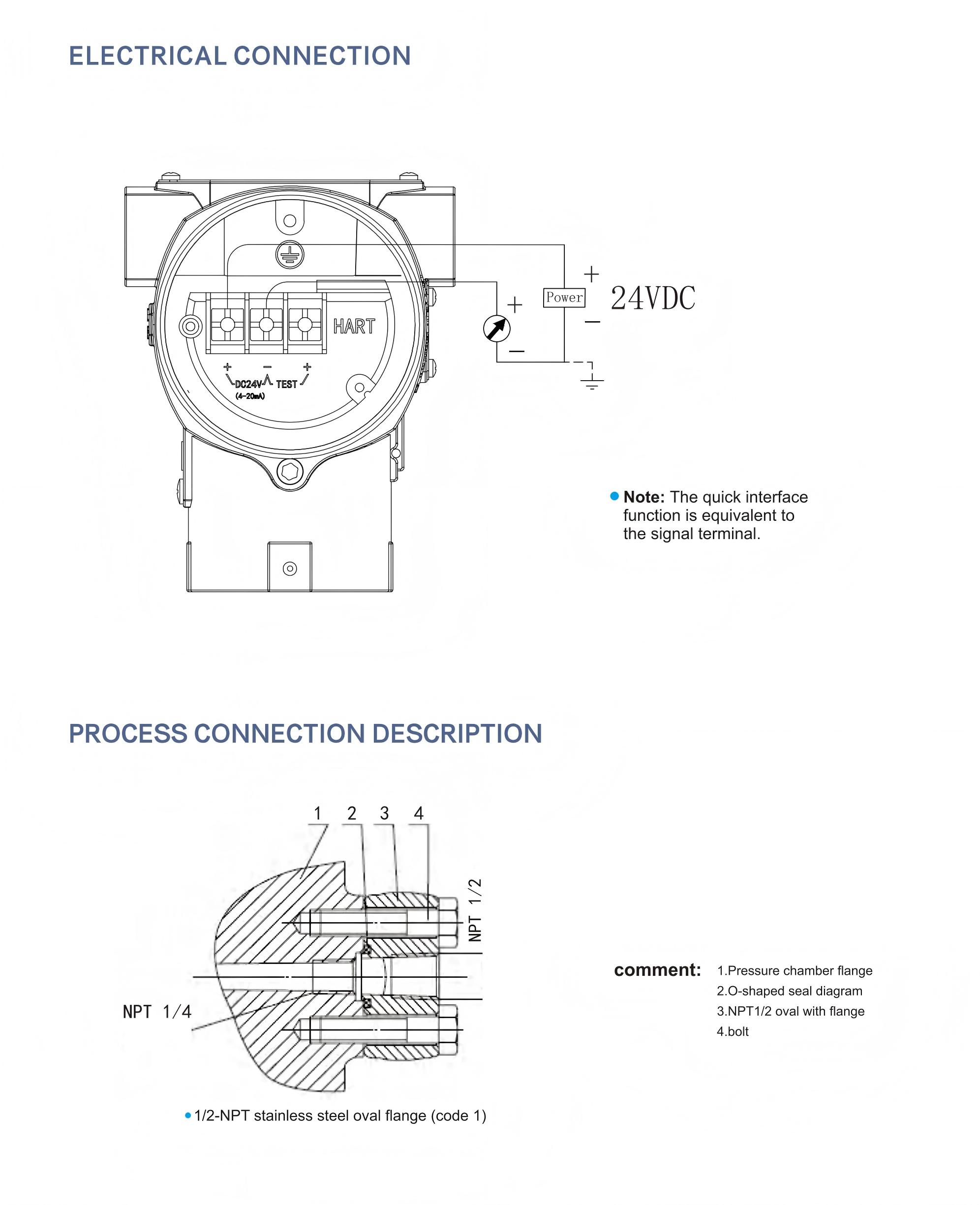

Elektrische Eigenschaften 2-Leiter
Ausgangssignal 4~20 mA 4~20 mA HART
Spannungsversorgung 12~36 V DC 12~36 V DC
Elektrischer Anschluss M20x1,5 wasserdichte Kabelausführung, NPT1/2 wasserdichte Kabelausführung
Gehäuseschutzart IP65
Druckanschluss Flansch PN-Serie, Flansch Class-Serie, andere
Druckart Relativdruck G
Zertifizierungen Ex d IIC T6, CE


Merkmale des doppelflanschmontierten Einkristallsilizium-Differenzdruckmessumformers LFT720B

  • Hochpräziser Drucksensor mit MEMS-einkristallinem Silizium;

  • Schnelle Ansprechzeit, hohe Stabilität, Messgenauigkeit 0,075 % FS;

  • Bietet standardmäßigen HART-Bus-Kommunikationsmodus, perfekte Selbstdiagnose- und Fernkommunikationsfunktion;

  • Praktische Kalibrierungsfunktion für den Vor-Ort-Stromkreis;

  • Lokale Nullstellungsfunktion, lokale Nullpunkt-, Vollpunkt-Einstell- und Anpassungsfunktion;

  • Je nach Anforderung verschiedene Prozessanschlussoptionen verfügbar;

  • Hochhelles LCD-Display mit Hintergrundbeleuchtung, umkehrbarer lokaler Bildschirm.


Anwendungen des doppelflanschmontierten Einkristallsilizium-Differenzdrucktransmitters LFT720B

  • Konzipiert für Wasser und risikoreiche Gase

  • Durchflussmessung, Füllstandüberwachung

  • Filter- oder Pumpendifferenzdruck

  • Kritische Prozessüberwachung

  • Füllstand in geschlossenen Tanks, Dichte, Filterzustand
