Der LFDS68 Druckschalter ist ein vollständig elektronisches Gerät, das einen hochpräzisen, hochstabilen Silizium-Piezoresistivsensor mit einer speziellen Signalaufbereitungsschaltung verwendet. Es verfügt über eine digitale Vor-Ort-Anzeige, einen 4-20-mA-Analogausgang, zwei elektronische Schaltausgänge oder einen Relais-Schaltausgang sowie mehrere Druckanschlussoptionen (Gewinde oder Tri-Clamp). Dieses kompakte Gerät integriert Druckmessung, Anzeige, Ausgabe und Steuerung. Es ist flexibel, einfach zu bedienen, sicher und zuverlässig und wird häufig eingesetzt in: der Industrieautomation, der Umwelttechnik, der petrochemischen Industrie sowie in Wasseraufbereitungssystemen.

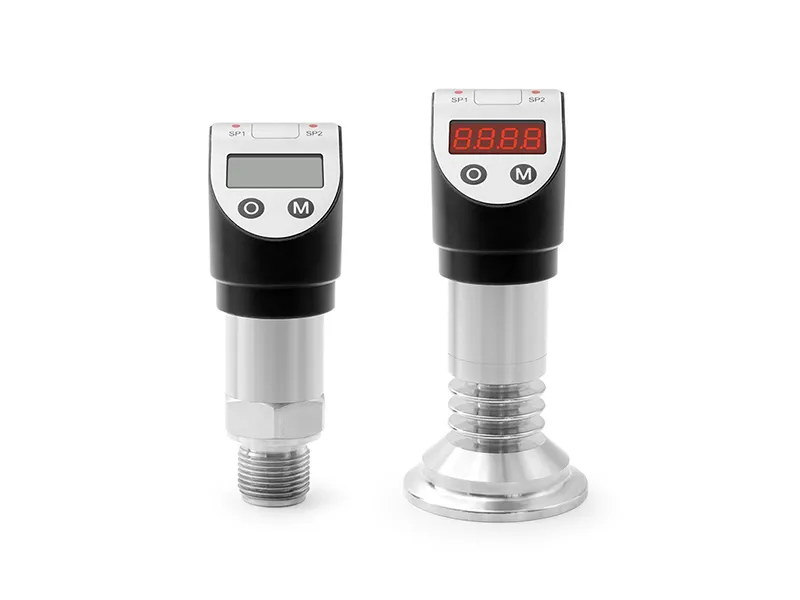

* 4-stellige LED- oder LCD-Vor-Ort-Anzeige;
* Unterstützt verschiedene Schaltausgangstypen (PNP, NPN, Relais);
* Einfache Parameterkonfiguration über Tasten;
* LED-Anzeigen zur Überwachung des Schaltzustands;
* Mehrere Prozessanschlüsse verfügbar: Gewinde, Tri-Clamp usw.
TRANSMITTER
| Lastkapazität Druckbereich | |
| Relativdruck | -100kPa...0~10kPa...60MPa |
| Absolutdruck | 0~10kPa...10MPa |
| Überlast | 1,5-facher Messbereichsendwert |
| Hinweis: max. 2 MPa für Tri-Clamp, gemäß „Druckanschluss“ | |
| Medienverträglichkeit | |
| Medientyp | Flüssigkeiten und Gase, die mit den medienberührten Materialien verträglich sind |
| Ausgang & Spannungsversorgung | |
Ausgang & Spannungsversorgung |
4~20 mA DC / Vs=12~32 V DC |
| 4~20 mA DC + 2 elektronische Schalter / Vs=12~32 V DC | |
| 4~20 mA DC + 1 Relaisschalter / Vs=18~32 V DC | |
| Leistungsdaten | |
| Genauigkeit➀ | ±0,5 % FS |
| Langzeitstabilität | ±0,3 % FS/Jahr |
| ➀Hinweis: Die Genauigkeit entspricht IEC60770 (Nichtlinearität, Hysterese, Wiederholbarkeit) | |
| Schaltausgang | |
| Schalttyp | PNP/NPN |
| Schaltleistung | ≤300 mA 24 V DC |
| Lebensdauer | >1 Million Schaltspiele |
| Relaisschaltausgang | |
| Schalttyp | Relaisschalter |
| Schaltleistung | ≤1 A DC 24 V DC |
| Lebensdauer | ca. 100.000 Schaltspiele |
| LED-Anzeige | |
| Type | 4-stellig, numerisch |
| Bereich | -1999~9999 |
| LCD-Anzeige | |
| Merkmale | Analoge Balkenanzeige, Druckeinheitenanzeige |
| Bereich | -1999~9999 |
| Temperatureigenschaften | |
| Kompensationsbereich | 0~70 °C |
| Nullpunkt-Temperaturdrift | ±1,0 % v. E., bezogen auf 25 °C➁ |
| Messspannentemperaturdrift | ±1,0 % v. E., bezogen auf 25 °C➁ |
| Umgebungsbedingungen | |
| Temperaturbedingungen | Umgebungstemperatur: -40...70 °C (LED-Anzeige), -20...60 °C (LCD-Anzeige) |
| Mediumtemperatur: -40...125 °C | |
| Lagertemperatur: -30...70 °C | |
| Schutzart | IP65 |
| ②Ausnahme:±2,0 % FS für 10 kPa Bereich, 0...60 °C | |
| Komponente | Material |
| Druckanschluss | Edelstahl 304 |
| Edelstahl 316L | |
| Sensor | 316L |
| O-Ringe | NBR (-40...120 °C) |
| FKM (-20...200 °C) | |
| EPDM (-55...150 °C) |

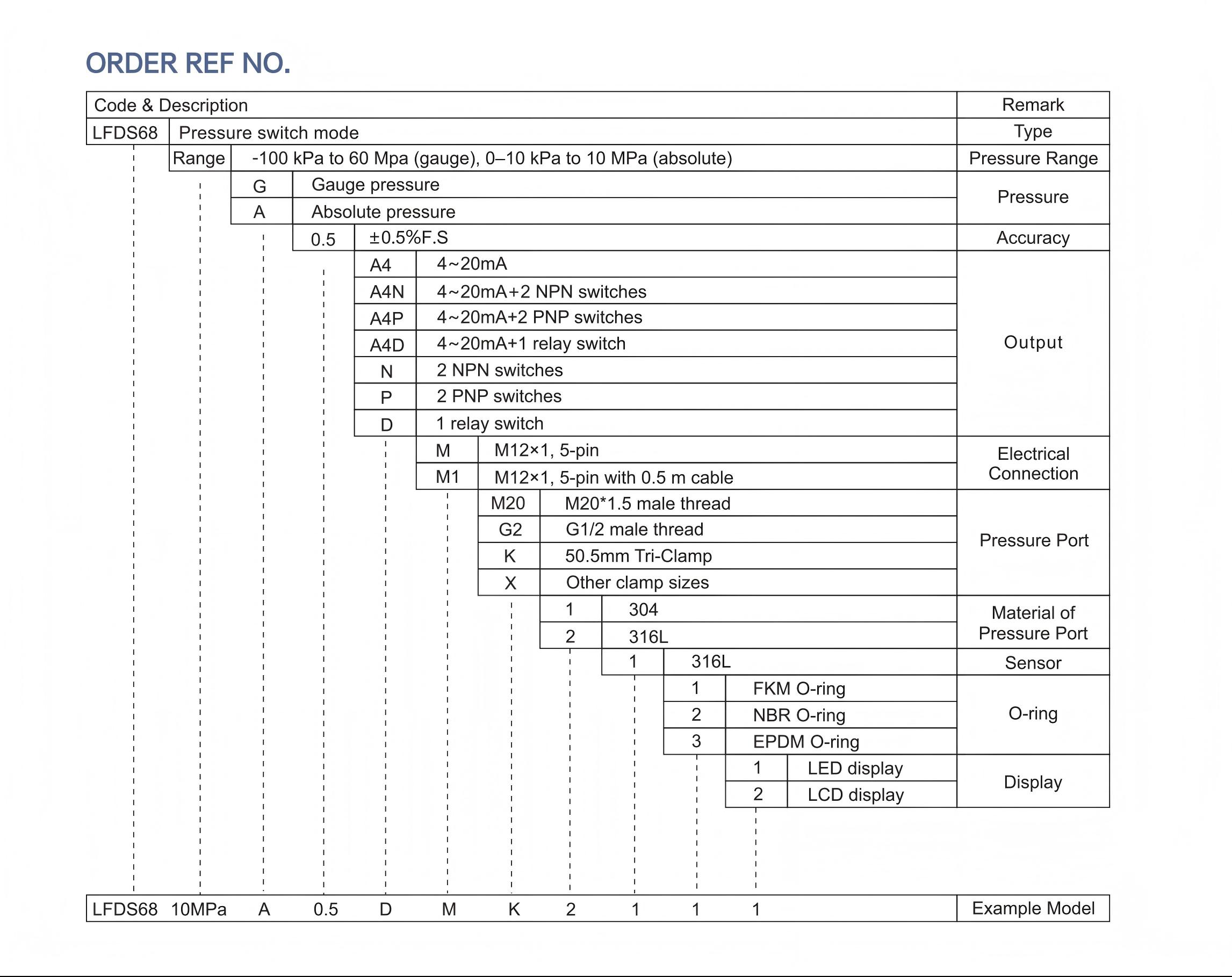

.jpg)

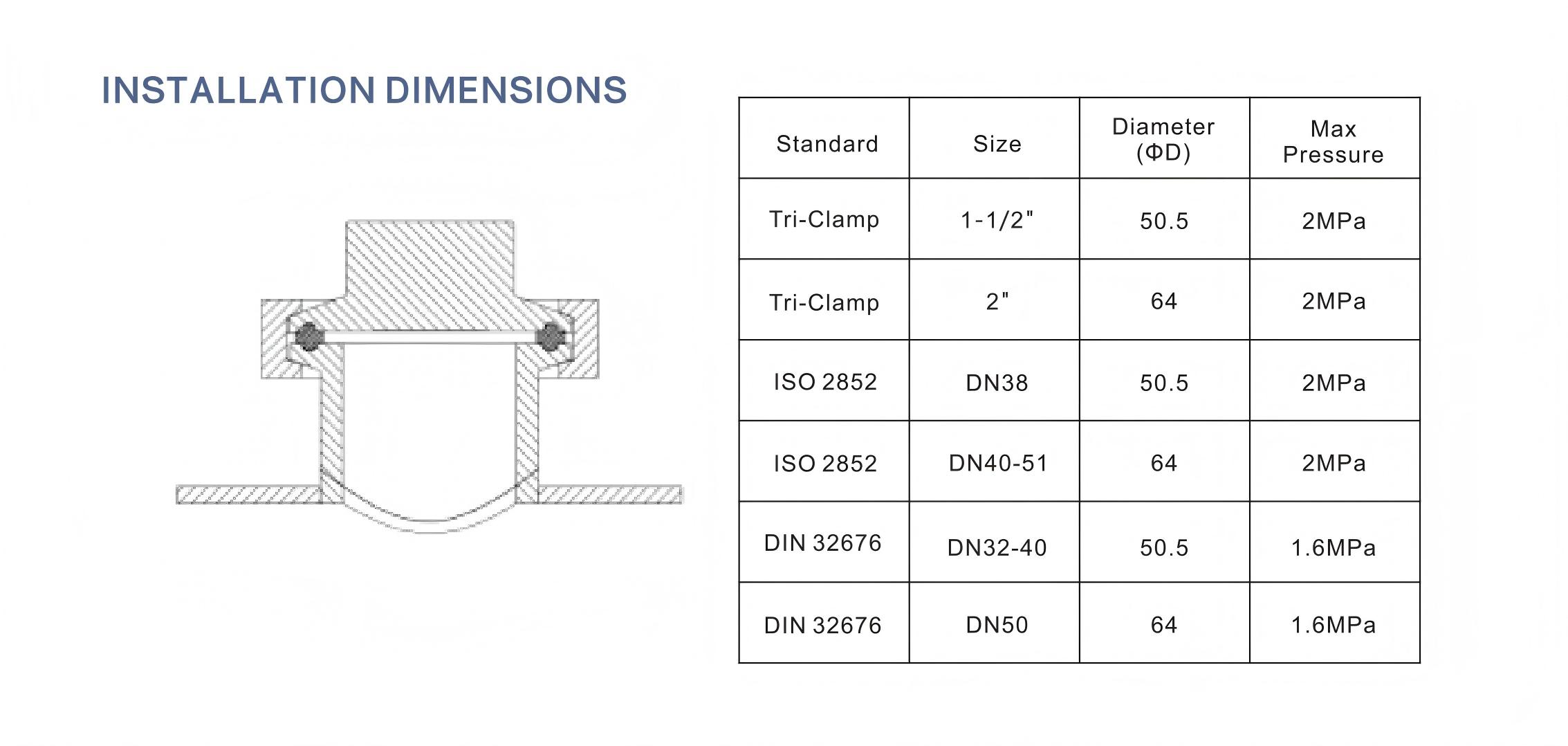

.jpg)
4-stellige LED- oder LCD-Vor-Ort-Anzeige;
Unterstützt verschiedene Arten von Schaltausgängen (PNP, NPN, Relais);
Einfache Parameterkonfiguration über Tasten;
LED-Anzeigen zur Überwachung des Schaltzustands;
Verschiedene Prozessanschlüsse verfügbar: Gewinde, Tri-Clamp, usw.
Dieses kompakte Gerät LEFOO LFDS68 Druckschalter-Transmitter integriert Druckmessung, Anzeige, Ausgabe und Steuerung.
Es wird häufig eingesetzt in:
Industrieautomation;
Umweltschutz-Petrochemieindustrie;
Wasseraufbereitungssysteme.
